E87型 BMW 130iのABS修理 ポンプモーターの回転数低下を確認


こんにちは、Jスクエアの永井です。

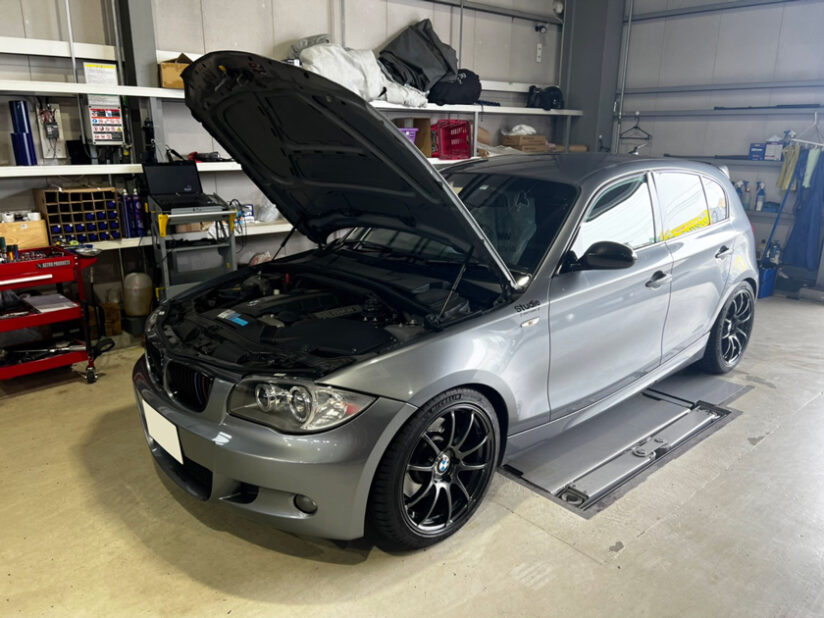

E87型BMW 130iのABS修理をご紹介します。

お客様はABSランプが点灯したので、まずは他社にご相談されたそうです。
そこでのお見積もりが高額になってしまったので、弊社にご相談いただきました。

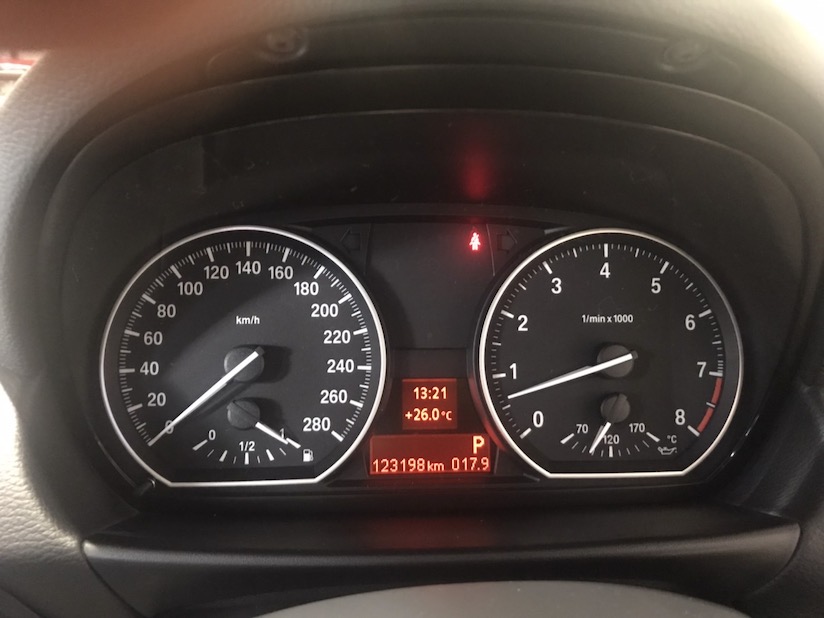

まずは警告灯の確認です。


この時点では故障ランプは点灯していませんでした。
ABSユニットが故障するとABSランプが点灯しますが、一度イグニッションをOFFにし、
再度エンジンをかけるとランプが消灯することがあります。
この、ABSランプが点いたり消えたりを繰り返すのは、ABS故障の初期段階に
よくある症状です。最終的にはランプが常時点灯するようになっていきます。
ABランプが点灯し始めたら、お早めの修理・交換をお勧めします。



診断

まずは故障箇所特定のため、診断します。

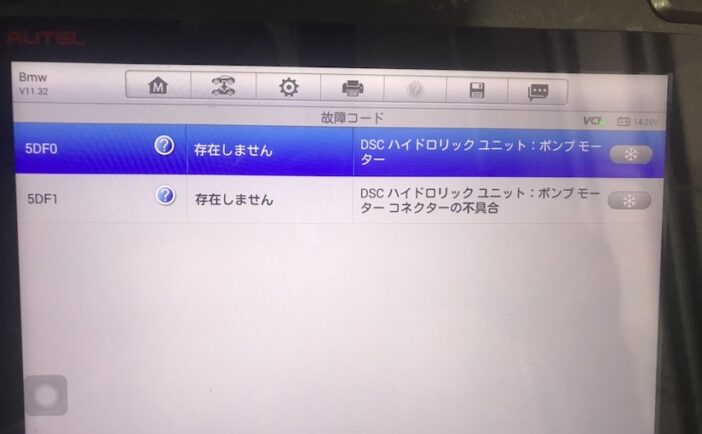

入力されていた故障コードはこちら
 5DF0 DSC ハイドロリック ユニット:ポンプモーター
 5DF1 DSC ハイドロリック ユニット:ポンプモーターコネクターの不具合

これらはオーバーホールで対応できる内容です。



ABSユニット取り外し〜修理

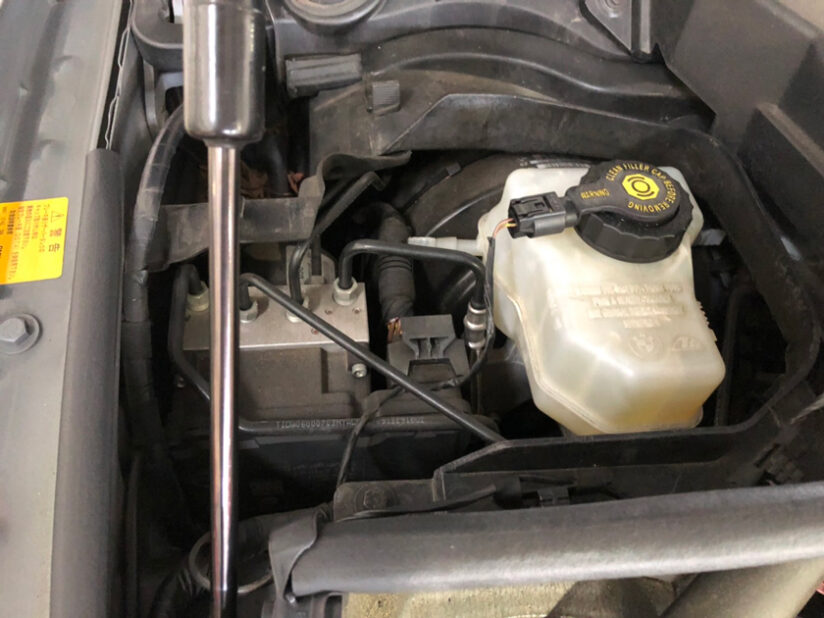

BMW E87のABSユニットは運転席前に装着されています。

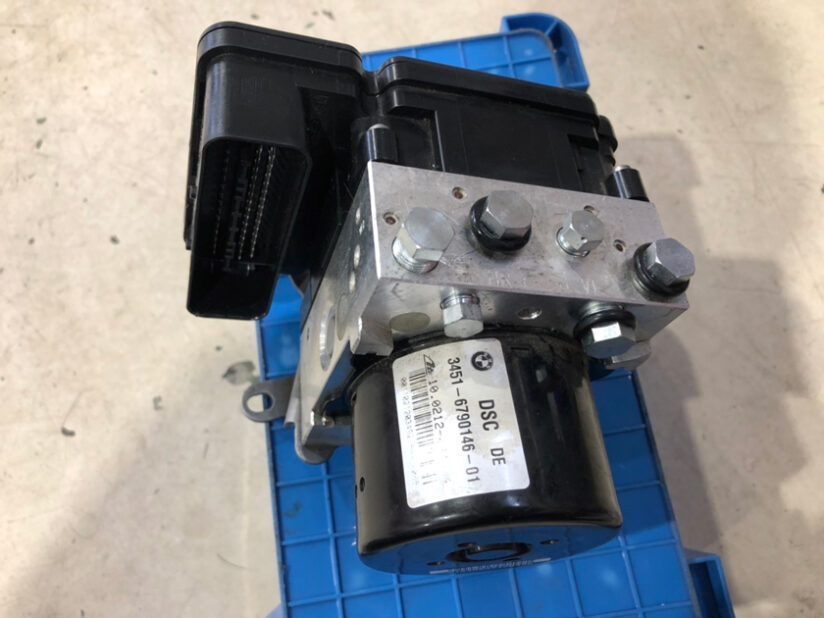

こちらが修理するABSユニットです。
基板とポンプに分解して、修理を行います。

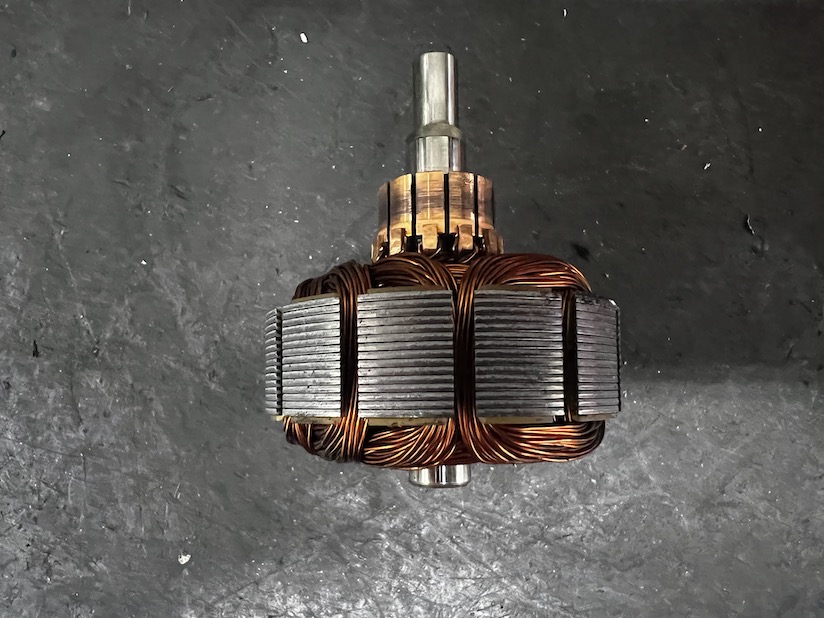

ポンプ:モーター回転数テスト


モーターの回転テストをしたところ、基準値に達していなかったのでコイルを交換します。
コイルに不具合があると、ポンプモーターの回転数が低下して、
ABS作動時にブレーキシステムに正常な圧をかけることができなくなります。

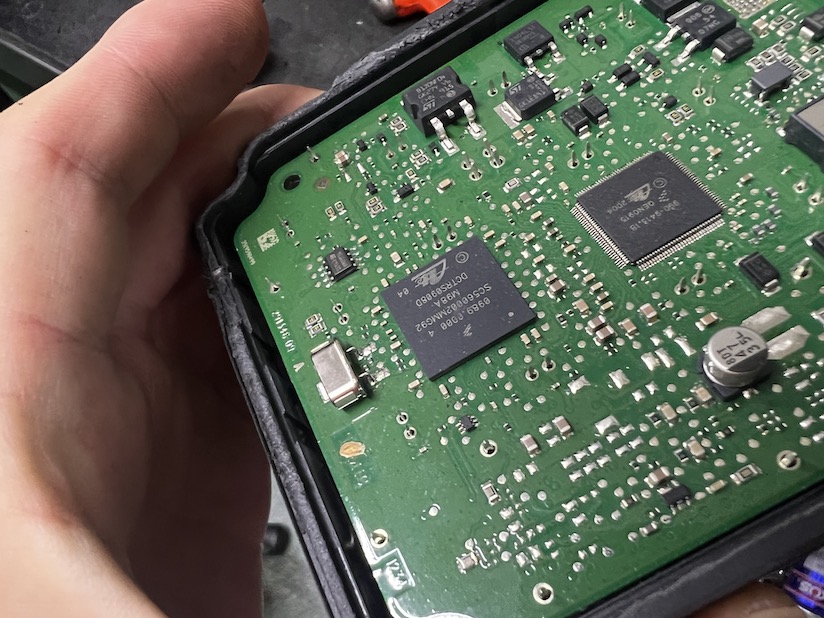

基板


基板は電解コンデンサ、トランジスタなど、消耗部品を交換します。



エア抜き作業

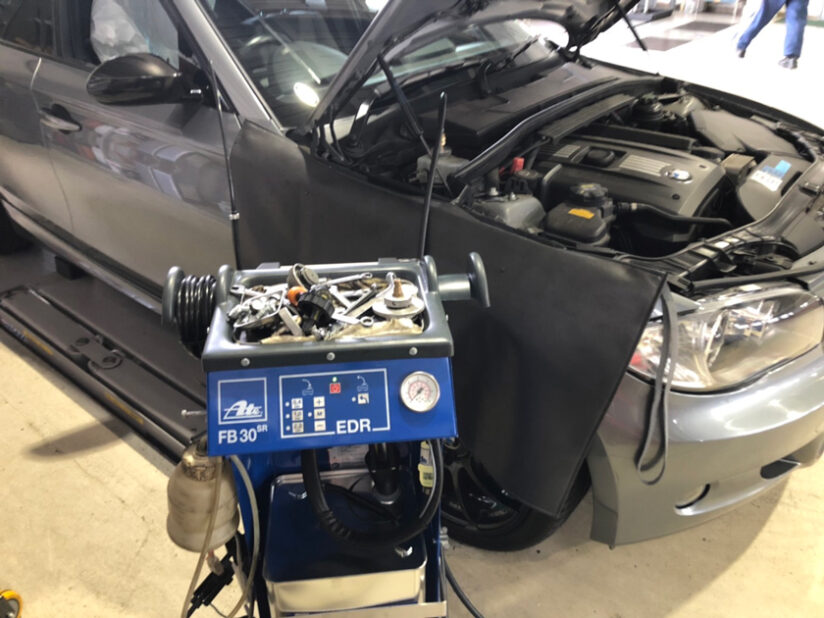

修理したABSユニットを取り付けたら、
ブレーキ圧送器を使用してABSユニット内のエア抜きを行います。
以上で作業は完了です。
